Koperen stroomrails: op maat gemaakte busbars voor energiedistributie en datacenters

Een koperen stroomrail is een massieve of flexibele elektrische geleider die wordt gebruikt voor het transporteren en verdelen van hoge elektrische stromen. Koperen stroomrails worden voornamelijk gebruikt in schakelinstallaties, schakelkasten, energieverdelingssystemen en andere installaties waar hoge stroomsterktes voorkomen.

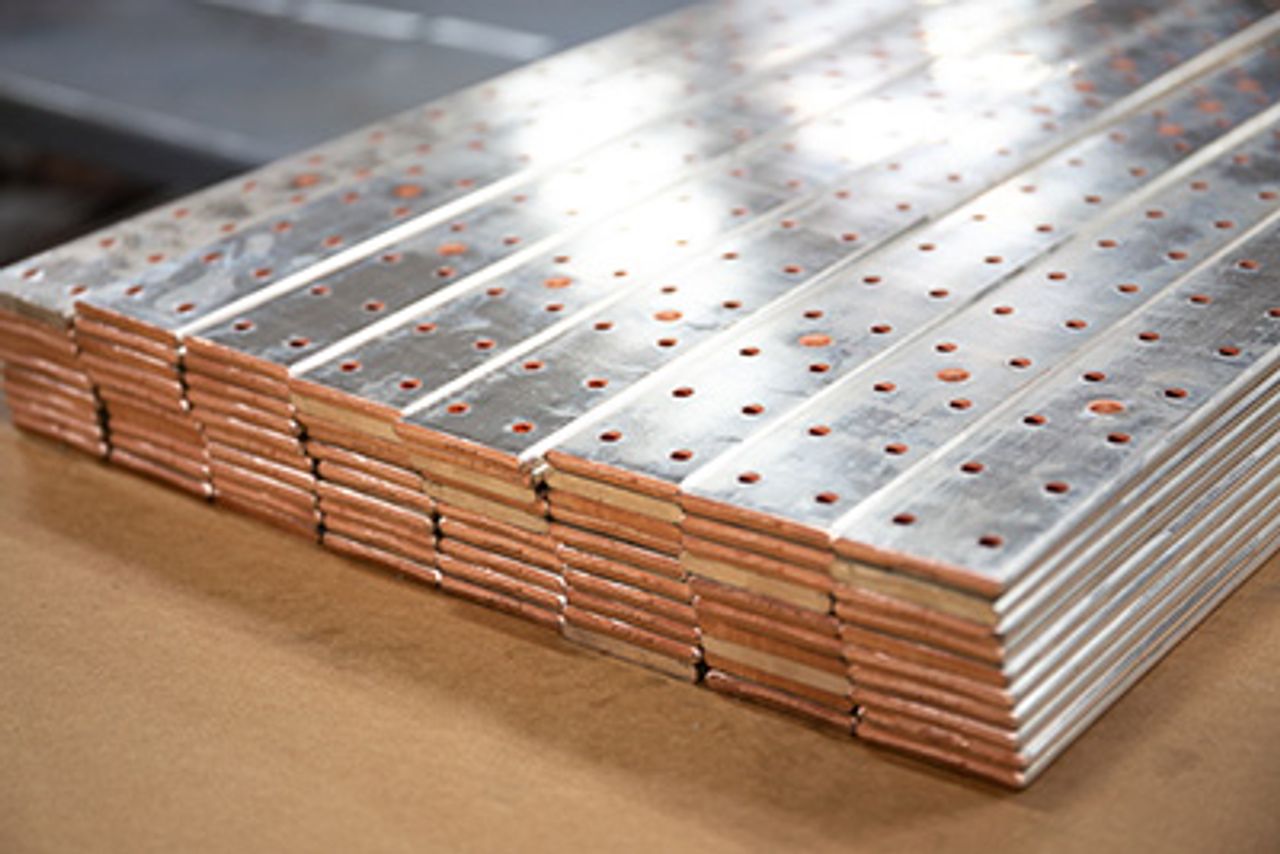

Ze bestaan doorgaans uit rechthoekige koperprofielen en zijn, afhankelijk van de toepassing en de technische vereisten, verkrijgbaar in een blanke, gecoate of geïsoleerde uitvoering.

Koperen stroomrails maken een compacte en efficiënte overdracht van hoge elektrische stromen mogelijk, met minimale energieverliezen. Ten opzichte van traditionele kabels bieden ze belangrijke voordelen op het gebied van inbouwruimte, warmteafvoer en mechanische integratie in elektrische installaties.

Zo kunnen elektrische componenten rechtstreeks op de stroomrail worden aangesloten via geboorde of gestanste bevestigingsgaten. Daarnaast kunnen koperen stroomrails, mits correct ontworpen en bevestigd, hoge elektrodynamische krachten weerstaan die bij kortsluiting kunnen optreden. Hierdoor vormen ze een betrouwbare en efficiënte oplossing voor toepassingen met hoge stroomsterktes.

Voor de productie van koperen stroomrails wordt veelal Cu-ETP (CW004A) gebruikt. Deze kopersoort heeft een hoge elektrische geleidbaarheid en uitstekende verwerkingseigenschappen, waardoor het materiaal bijzonder geschikt is voor bewerkingen zoals stansen, boren en buigen.

Wanneer tijdens het productieproces las- of hardsoldeerbewerkingen nodig zijn, is zuurstofvrij koper, zoals Cu-OF (CW008A), een geschikt alternatief. Dankzij het zeer lage zuurstofgehalte is dit materiaal beter bestand tegen waterstofbrosheid bij verwerking onder hoge temperaturen.

Cu-ETP (CW004A) is een veelgebruikte kopersoort voor stroomrails. Het materiaal kenmerkt zich door een hoge elektrische geleidbaarheid en goede verwerkingseigenschappen. Hierdoor is het bijzonder geschikt voor mechanische bewerkingen zoals stansen, boren en buigen, evenals voor toepassingen met schroefverbindingen.

Cu-OF (CW008A) is daarentegen zuurstofvrij koper en biedt specifieke voordelen bij thermische verbindingsprocessen. Dankzij het zeer lage zuurstofgehalte is het risico op waterstofverbrossing aanzienlijk kleiner, waardoor deze kopersoort bijzonder geschikt is voor toepassingen waarbij lassen of hardsolderen vereist is.

De keuze tussen Cu-ETP en Cu-OF hangt daarom niet alleen af van de elektrische en mechanische eisen, maar ook van de beoogde productie- en verbindingsmethoden.

De juiste sterkteklasse voor een koperen stroomrail hangt af van de vereiste mechanische belastbaarheid en de gewenste vervormbaarheid. Halfhard koper, zoals R240 of R250, wordt vaak gebruikt omdat het een goede balans biedt tussen mechanische sterkte en vervormbaarheid. Hierdoor is het geschikt voor uiteenlopende bewerkingen en toepassingen.

Voor rechte stroomrails die aan hoge mechanische belastingen worden blootgesteld, kan een hogere sterkteklasse een geschikte keuze zijn. Bij de materiaalkeuze moet echter ook rekening worden gehouden met de elektrische geleidbaarheid, de gewenste buigeigenschappen en de mechanische krachten die tijdens de normale werking en bij kortsluiting kunnen optreden.

Zowel koper als aluminium is geschikt voor de productie van stroomrails. De keuze tussen beide materialen hangt af van de elektrische, mechanische en economische eisen van de toepassing.

Koper heeft een hogere elektrische geleidbaarheid dan aluminium. Hierdoor kan bij een vergelijkbare stroombelasting vaak een kleinere geleiderdoorsnede worden toegepast. Dit maakt koperen stroomrails bijzonder geschikt voor installaties waarin een compacte bouwvorm en een efficiënte stroomoverdracht belangrijk zijn.

Aluminium onderscheidt zich vooral door het lagere gewicht en de doorgaans lagere materiaalprijs. Bij het ontwerp moet echter rekening worden gehouden met factoren zoals de verbindingstechniek, de oppervlaktebehandeling, de thermische uitzetting en de contactstabiliteit op lange termijn.

De meest geschikte materiaalkeuze hangt daarom af van verschillende factoren, waaronder de vereiste stroombelasting, de beschikbare inbouwruimte, het gewicht, de totale kosten en de technische eisen van de toepassing.

Het stroomdraagvermogen van een koperen stroomrail geeft aan hoeveel elektrische stroom de rail continu kan geleiden zonder dat de toegestane temperatuurgrenzen worden overschreden. Dit vermogen is afhankelijk van verschillende factoren, waaronder de geleiderdoorsnede, de afmetingen en geometrie van de stroomrail, de omgevingstemperatuur, de inbouwsituatie en de beschikbare warmteafvoer.

Ook de toegestane temperatuurstijging, de bedrijfsomstandigheden en het gebruik van gelijk- of wisselstroom spelen een belangrijke rol bij de dimensionering.

Voor het bepalen van het continue stroomdraagvermogen kunnen de berekeningsmethoden en uitgangspunten van DIN 43671 worden gebruikt. Voor koperen stroomrails in laagspanningsschakelinstallaties moet daarnaast rekening worden gehouden met de toepasselijke eisen en verificatieprocedures van DIN EN IEC 61439.

Een correcte dimensionering is essentieel om oververhitting te voorkomen en een veilige, betrouwbare werking van de elektrische installatie te waarborgen.

De benodigde doorsnede van een koperen stroomrail voor een stroomsterkte van 1.000 A kan niet uitsluitend op basis van de stroomsterkte worden bepaald. De juiste dimensionering hangt af van verschillende factoren, waaronder de omgevingstemperatuur, de toegestane temperatuurstijging, de inbouwpositie, de oppervlakteafwerking, de geometrie van de stroomrail en de beschikbare warmteafvoer.

Ook de bedrijfsomstandigheden en de eisen aan de mechanische belastbaarheid spelen een belangrijke rol bij de materiaal- en profielkeuze.

Voor een betrouwbare dimensionering moet het stroomdraagvermogen daarom worden berekend en getoetst aan de hand van de concrete toepassingsomstandigheden en de relevante normen, zoals DIN 43671 en, waar van toepassing, DIN EN IEC 61439.

De omgevingstemperatuur heeft een directe invloed op het stroomdraagvermogen van een koperen stroomrail. Naarmate de omgevingstemperatuur stijgt, kan de stroomrail de opgewekte warmte minder efficiënt aan de omgeving afgeven. Hierdoor neemt de beschikbare thermische marge af en kan de maximaal toelaatbare stroombelasting lager uitvallen.

Bij het dimensioneren van stroomrails moet daarom rekening worden gehouden met de werkelijke thermische omstandigheden, bijvoorbeeld in een schakelkast of elektrische installatie. Factoren zoals de ventilatie, de onderlinge afstand tussen stroomrails en de warmteontwikkeling van aangrenzende componenten spelen hierbij eveneens een belangrijke rol.

Een correcte thermische dimensionering helpt oververhitting te voorkomen en waarborgt een veilige en betrouwbare werking van de installatie.

De inbouwpositie en de onderlinge afstand tussen stroomrails hebben een belangrijke invloed op de warmteafvoer en daarmee op het toegestane stroomdraagvermogen. Een verticale opstelling kan bijvoorbeeld de natuurlijke convectie bevorderen, waardoor warmte efficiënter aan de omgeving wordt afgegeven.

Bij meerdere parallel geplaatste stroomrails moet bovendien rekening worden gehouden met de wederzijdse thermische beïnvloeding. Bij wisselstroom kunnen ook elektromagnetische effecten een rol spelen bij de stroomverdeling en de warmteontwikkeling.

Daarom is het stroomdraagvermogen van een railpakket niet noodzakelijk gelijk aan de som van de afzonderlijke stroomdraagvermogens. Voor een betrouwbare dimensionering moeten de volledige opstelling, de inbouwomstandigheden en de beschikbare warmteafvoer als geheel worden beoordeeld.

Het type elektrische stroom heeft invloed op de stroomverdeling en de elektrische verliezen in koperen stroomrails. Bij gelijkstroom (DC) wordt de stroom bij stationaire bedrijfsomstandigheden relatief gelijkmatig over de geleiderdoorsnede verdeeld. Bij wisselstroom (AC) kunnen het skin-effect en het proximity-effect ervoor zorgen dat de stroom zich anders over en tussen de geleiders verdeelt. Hierdoor kan de effectieve wisselstroomweerstand toenemen en kunnen de warmteverliezen hoger uitvallen.

De mate waarin deze effecten optreden, hangt onder andere af van de frequentie, de afmetingen en geometrie van de stroomrails en de onderlinge afstand en opstelling van de geleiders.

Ook bij gangbare 50Hz-toepassingen kunnen deze effecten relevant zijn, afhankelijk van de constructie en bedrijfsomstandigheden. Voor een betrouwbare dimensionering moeten daarom de concrete toepassing, de stroomverdeling en de thermische belasting worden meegenomen in de berekening.

Ja, koperen stroomrails kunnen worden gebogen met behulp van gespecialiseerde CNC-buigtechnieken. Hiermee kunnen nauwkeurige twee- en driedimensionale vormen worden gerealiseerd die aansluiten op de beschikbare inbouwruimte en de vereisten van de elektrische installatie.

Bij het ontwerp en de uitvoering van het buigproces moet rekening worden gehouden met verschillende factoren, zoals de kopersoort, de sterkteklasse, de materiaaldikte, de buigradius en de terugvering van het materiaal. Ook de walsrichting en de gekozen buigmethode kunnen van invloed zijn op het eindresultaat.

Een correcte afstemming van het materiaal en het buigproces voorkomt scheurvorming en ongewenste vervorming en draagt bij aan de maatnauwkeurigheid en betrouwbaarheid van de stroomrail.

De minimaal vereiste buigradius van een koperen stroomrail is afhankelijk van verschillende factoren, waaronder de kopersoort, de sterkteklasse, de materiaaldikte, de walsrichting en de toegepaste buigmethode. Onder geschikte omstandigheden kunnen stroomrails van halfhard koper met relatief kleine buigradii worden gebogen.

De minimaal haalbare buigradius moet steeds worden afgestemd op de materiaaleigenschappen en het productieproces. Een te kleine buigradius kan leiden tot scheurvorming, materiaalvervorming of beschadiging van de stroomrail.

Daarnaast is het belangrijk om bij het ontwerp rekening te houden met de afstand tussen boorgaten of stansopeningen en de buigrand. Voldoende afstand helpt vervorming rond de openingen te voorkomen en draagt bij aan de maatnauwkeurigheid en mechanische betrouwbaarheid van de stroomrail.

Koperen stroomrails kunnen met verschillende bewerkingsmethoden op maat worden gemaakt en aangepast aan de specifieke eisen van een elektrische installatie. Veelgebruikte bewerkingen zijn snijden, stansen, boren, frezen, tappen, buigen en coaten.

Voor enkelstuksproductie en complexe contouren worden vaak boor- en freesbewerkingen toegepast. Bij serieproductie bieden CNC-stansmachines een efficiënte oplossing voor het nauwkeurig aanbrengen van gaten en uitsparingen volgens een vooraf bepaald patroon.

Afhankelijk van de materiaaldikte en de constructie kunnen ook gespecialiseerde technieken, zoals schroefdraadvormen en vloeiboren, worden ingezet. De keuze van de juiste bewerkingsmethode hangt af van het materiaal, de geometrie, de gewenste maatnauwkeurigheid en het productievolume.

De oppervlaktebehandeling van koperen stroomrails wordt toegepast om de eigenschappen van het contactvlakten af te stemmen op de specifieke eisen van de toepassing. Veelgebruikte behandelingen zijn vertinnen, verzilveren en vernikkelen.

Afhankelijk van de gekozen coating kan de oppervlaktebehandeling het elektrisch contact verbeteren, oxidatie tegengaan en de bestendigheid tegen corrosie en andere omgevingsinvloeden verhogen. Daarnaast kan ze bijdragen aan een stabiele contactverbinding en een betrouwbare werking bij uiteenlopende bedrijfsomstandigheden.

Welke oppervlaktebehandeling zinvol is, hangt af van verschillende factoren, waaronder de toepassing, de gebruikte contactmaterialen, de omgevingstemperatuur, de corrosiebelasting en de vereiste elektrische en mechanische eigenschappen.

Koperen stroomrails worden in uiteenlopende sectoren toegepast voor de efficiënte en betrouwbare verdeling en overdracht van elektrische energie. Dankzij hun hoge elektrische geleidbaarheid, goede warmteafvoer en veelzijdige verwerkingsmogelijkheden zijn ze geschikt voor zowel conventionele elektrische installaties als geavanceerde elektronica.

Veelvoorkomende toepassingsgebieden zijn:

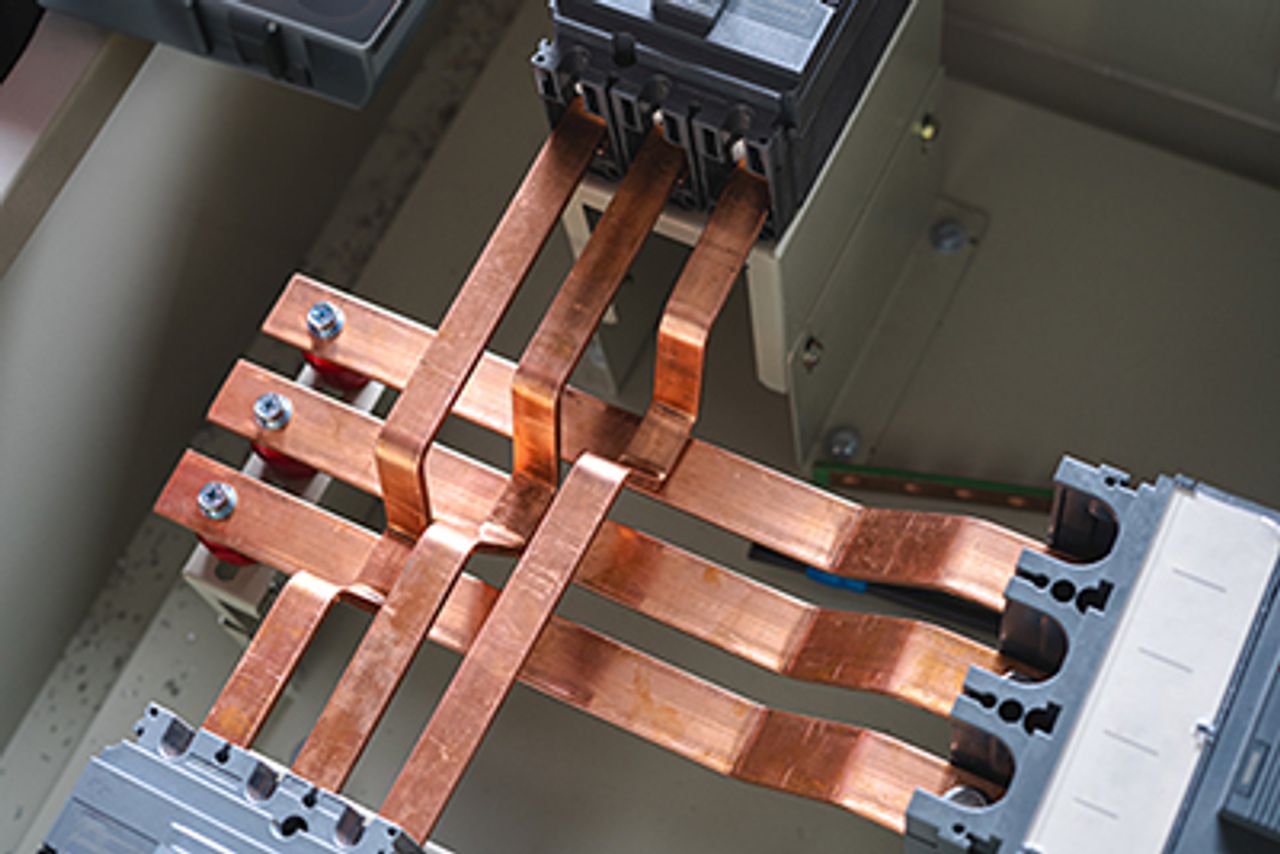

• Schakelinstallaties en schakelkasten: voor de stroomverdeling en aansluiting van elektrische componenten.

• Energieverdelingsinstallaties: voor het transport en de verdeling van hoge elektrische stromen.

• Elektromobiliteit en laadinfrastructuur: in laadstations, vermogenselektronica en elektrische aandrijfsystemen.

• Batterijsystemen: voor de elektrische verbindingen tussen batterijcellen, modules en vermogenselektronica.

• Fotovoltaïsche en windenergie-installaties: voor stroomverdeling in omvormers en andere elektrische systemen.

• Omvormers: voor interne stroomverbindingen in systemen voor energieconversie.

• Datacenters en busbarsystemen: voor een compacte en betrouwbare stroomvoorziening.

• Industriële hoogstroomtoepassingen: in machines, productie-installaties en zware elektrische systemen.

• Transformatoren: voor interne elektrische verbindingen en stroomvoerende aansluitingen.

De technische eisen verschillen per toepassing. Afhankelijk van de omstandigheden moet rekening worden gehouden met onder meer het stroomdraagvermogen, de beschikbare inbouwruimte, de isolatie, de corrosiebestendigheid, de mechanische belastbaarheid en het thermisch beheer. Een correcte materiaalkeuze en dimensionering zijn daarom essentieel voor een veilige en betrouwbare werking.

Koperen stroomrails spelen een belangrijke rol in elektrische voertuigen, bedrijfsvoertuigen, batterijsystemen en laadinfrastructuur. Ze zorgen voor een efficiënte en betrouwbare overdracht van hoge elektrische stromen en maken compacte elektrische verbindingen mogelijk binnen aandrijf- en energiesystemen.

Door de beperkte inbouwruimte in veel toepassingen zijn nauwkeurige buigingen, complexe twee- en driedimensionale geometrieën en een geschikte elektrische isolatie vaak essentieel. Hierdoor kunnen stroomrails optimaal worden geïntegreerd in batterijpakketten, vermogenselektronica en andere elektrische componenten.

Afhankelijk van de toepassing moeten koperen stroomrails bovendien voldoen aan specifieke eisen op het gebied van trillingsbestendigheid, corrosiebescherming, thermisch beheer en hoogspanningsisolatie. Een zorgvuldige materiaalkeuze en een nauwkeurige productie zijn daarom van groot belang voor de veiligheid, betrouwbaarheid en prestaties van elektrische mobiliteitssystemen.

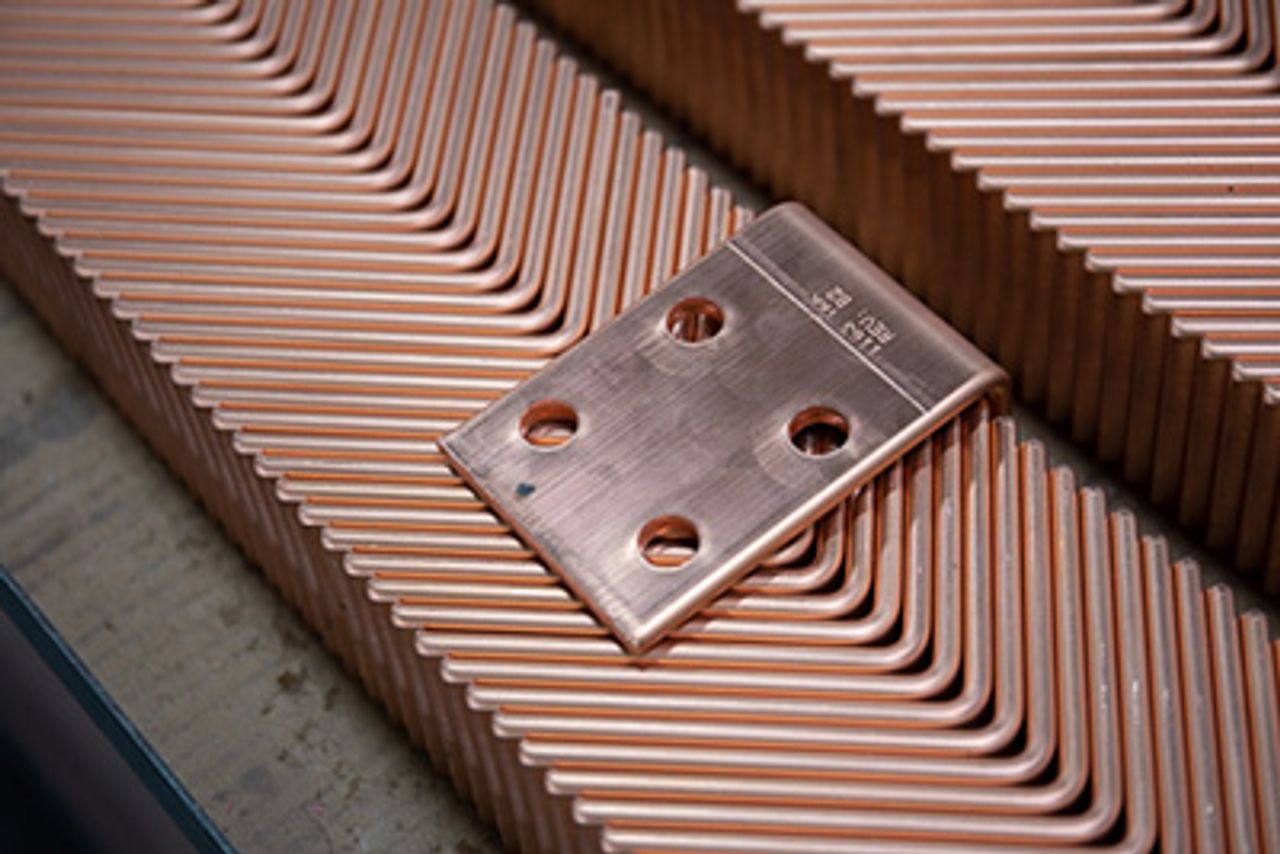

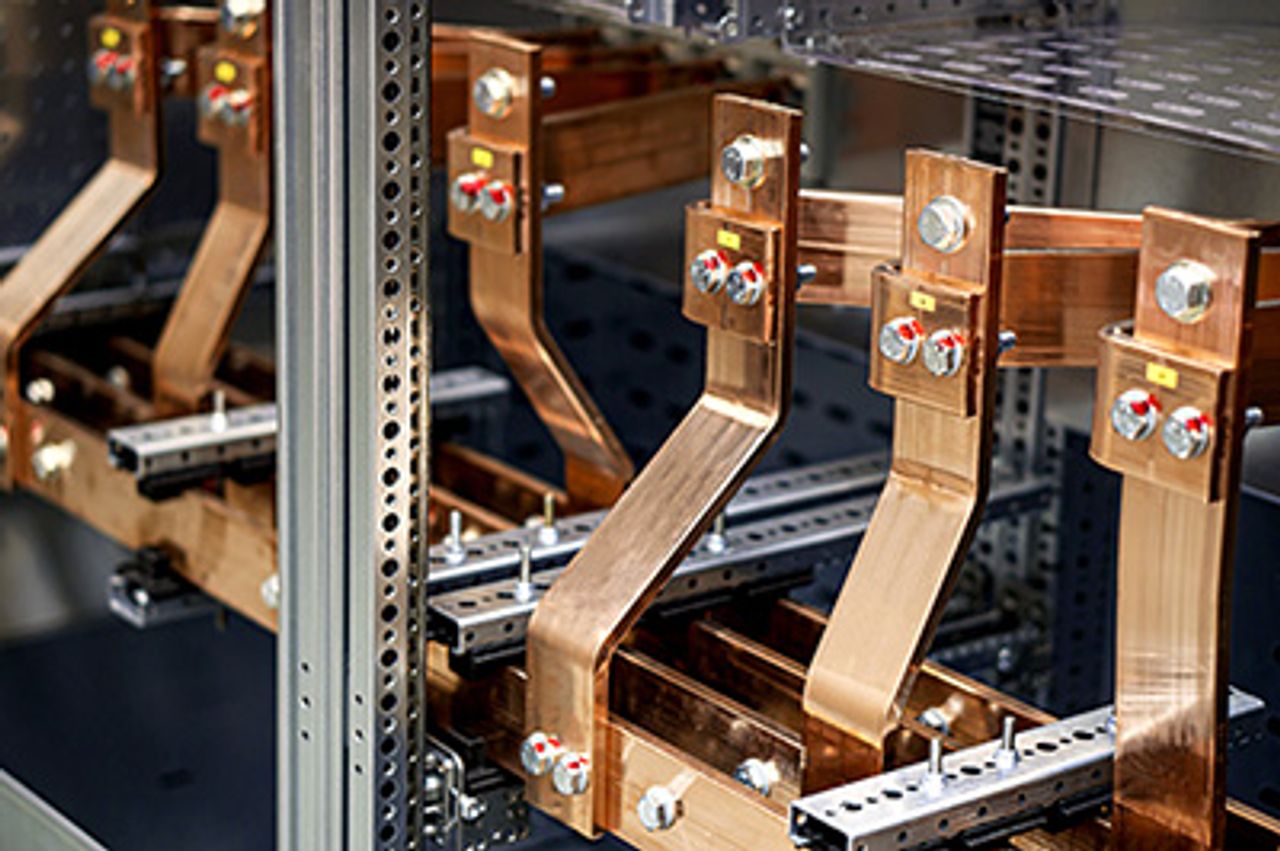

Datacenters stellen hoge eisen aan de betrouwbaarheid, efficiëntie en capaciteit van hun energievoorziening. Koperen stroomrails en busbarsystemen spelen hierin een belangrijke rol doordat ze grote elektrische vermogens compact en efficiënt kunnen verdelen.

In vergelijking met traditionele kabelsystemen kunnen stroomrails bijdragen aan een ruimtebesparende installatie, een overzichtelijke stroomverdeling en een efficiënte integratie in de infrastructuur van het datacenter. Afhankelijk van het gekozen systeem maken ze bovendien een flexibele verdeling van elektrische energie en een relatief eenvoudige uitbreiding van de stroomvoorziening mogelijk.

Door de toenemende vermogensdichtheid, onder meer als gevolg van intensieve rekenprocessen en AI-toepassingen, worden een hoog stroomdraagvermogen en een doeltreffend thermisch beheer steeds belangrijker. Een correcte dimensionering en een betrouwbare elektrische verbinding zijn daarom essentieel voor een veilige en continue energievoorziening van datacenters.

Dankzij de hoge elektrische geleidbaarheid van koper kunnen koperen stroomrails hoge elektrische stromen efficiënt transporteren met relatief compacte geleiderdoorsneden. Hierdoor zijn ze bijzonder geschikt voor toepassingen waarin de beschikbare inbouwruimte beperkt is en tegelijkertijd hoge elektrische vermogens moeten worden overgedragen.

Bovendien bieden koperen stroomrails voordelen op het gebied van warmteafvoer, ruimtebesparing en de integratie van elektrische componenten. Met behulp van nauwkeurige bewerkingen en klantspecifieke geometrieën kunnen ze optimaal worden aangepast aan de constructieve en thermische eisen van een installatie.

Dit maakt koperen stroomrails bijzonder interessant voor toepassingen met een hoge vermogensdichtheid, zoals schakelinstallaties, laadinfrastructuur, batterijsystemen, omvormers en datacenters. Een correcte dimensionering blijft daarbij essentieel om de toegestane temperatuurgrenzen te respecteren en een betrouwbare werking te waarborgen.

De prijs van een op maat gemaakte koperen stroomrail is afhankelijk van verschillende factoren. De belangrijkste kostencomponenten zijn de actuele koperprijs, de afmetingen en het profiel van de stroomrail, en de benodigde bewerkingen.

Afhankelijk van de uitvoering kunnen bijkomende kosten ontstaan voor onder meer snijden, stansen, boren, buigen, oppervlaktebehandeling, isolatie en verpakking. Ook de bestelhoeveelheid, de complexiteit van de geometrie en de vereiste maatnauwkeurigheid beïnvloeden de uiteindelijke prijs.

Omdat de koperprijs op de internationale metaalmarkt voortdurend fluctueert, wordt bij industriële leveringen vaak gewerkt met metaaltoeslagen of prijsaanpassingsclausules. Zo kan de materiaalprijs afzonderlijk worden verrekend en blijft de prijsopbouw transparant.

Voor een nauwkeurige prijsopgave zijn daarom onder andere de gewenste afmetingen, kopersoort, sterkteklasse, oppervlaktebehandeling, bewerkingen en bestelhoeveelheid nodig.

Ja. Koperen stroomrails kunnen volledig op maat worden vervaardigd en als montageklare componenten worden geleverd. Afhankelijk van de toepassing omvat het productieproces bewerkingen zoals op maat snijden, stansen, boren, draadtappen, buigen, coaten en isoleren.

Daarnaast kunnen de stroomrails worden samengevoegd en verpakt in klantspecifieke sets, bijvoorbeeld als ready-to-pick-sets die direct beschikbaar zijn voor de betreffende montagestap. Hierdoor zijn de componenten afgestemd op de productiebehoeften en kunnen ze zonder aanvullende bewerkingen worden ingezet.

Deze aanpak vermindert de interne handling, vereenvoudigt het orderverzamelen en ondersteunt een efficiëntere productie volgens de principes van Lean Production.

Zo wordt het koperen halffabrikaat omgezet in een elektrische en mechanische component die volledig is afgestemd op de specifieke toepassing.
