Besoin d'une découpe laser de tubes en 3D ? Nous pouvons vous aider. Les possibilités offertes par le laser 3D pour tubes sont sans précédent ! En ce qui concerne les matériaux, les dimensions et les contours. Laissez notre laser à fibre 3D pour tubes travailler pour vous. La tête de découpe 3D inclinable peut découper différents types de tubes, de profilés ouverts et de profilés tubulaires de formes spéciales.

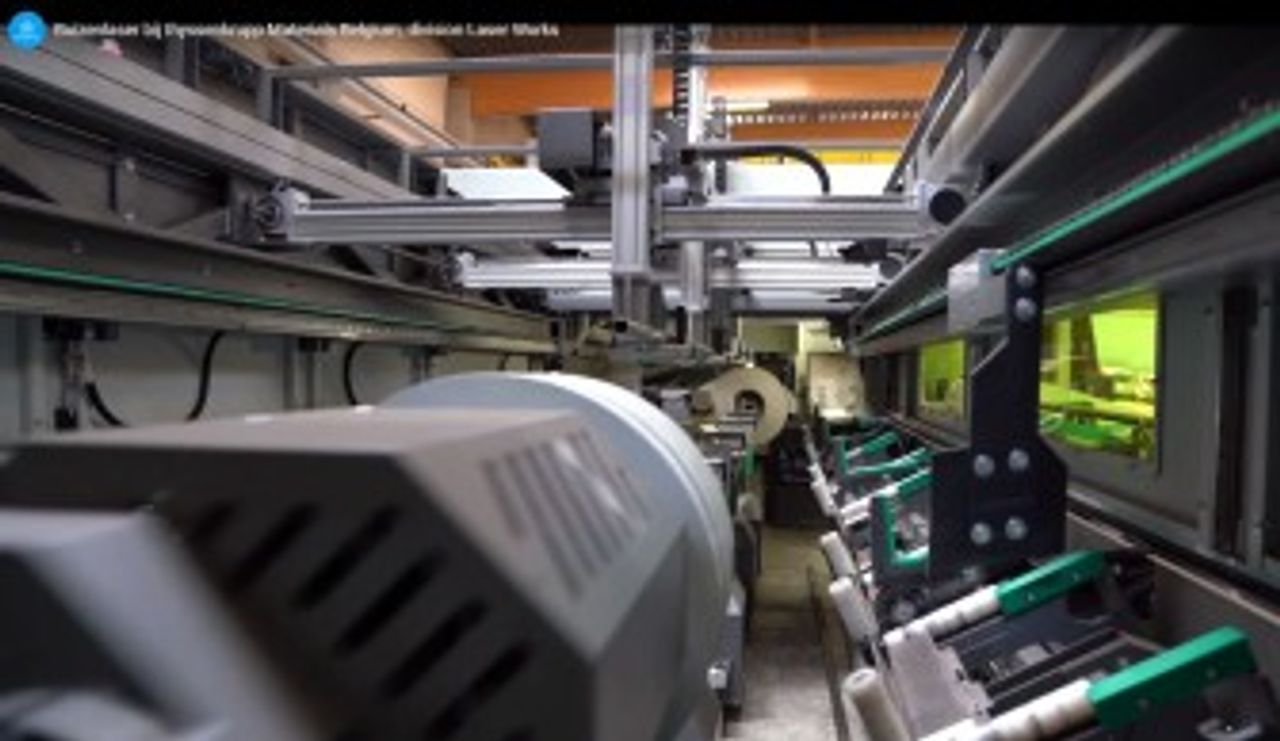

Plus d'attentes avec le laser à fibre 3D pour tubes
Forts de nos années d'expérience dans le domaine de la découpe laser, nous souhaitons également aider nos clients à aller plus loin avec la découpe laser 3D de tubes. Cette technique offre de nouvelles possibilités de conception, de développement et de production de produits innovants dans différents matériaux et formes à une vitesse sans précédent.
Une liberté de conception sans précédent en 3D
Le laser 3D pour tubes, entièrement automatisé, découpe des pièces rondes (jusqu'à 240 mm de diamètre), carrées ou rectangulaires (jusqu'à 200 mm de dimensions extérieures), ainsi que des tubes de formes spéciales, des profils ouverts ou des raccords à crochet.
En outre, grâce au rayon laser par un câble à fibres optiques, cette machine de découpe en 3D n'a aucun mal à découper l'aluminium et d'autres matériaux hautement réfléchissants.
Gagner du temps dans la construction et l'assemblage
Le laser 3D pour tubes avec tête de découpe inclinable, découpe et grave sans effort différents types de tubes, de profilés ouverts et de profilés tubulaires de forme spéciale. L'angle d'inclinaison de 45° permet de réaliser des chanfreins et est particulièrement adapté à la préparation au soudage de tubes à parois épaisses ou aux zones difficiles d'accès sur les profilés.
La découpe laser 3D en bref
- Pour l'acier inoxydable, l'acier, l'aluminium, le galvanisé
- Pour les formes rondes, carrées, rectangulaires et en L
- Tubes ronds jusqu'à 240 mm de diamètre
- Profils rectangulaires jusqu'à 200 mm de dimensions extérieures
- Pièces jusqu'à 6 mètres de long
- Poids jusqu'à 40 kg/mètre
- Possibilité de gravure pour la traçabilité
- Résultats parfaits grâce à la correction d'erreurs intégrée et à la surveillance par capteurs
Services supplémentaires de découpe laser
Si vous confiez la découpe laser 3D à Laser Works, les pièces souhaitées seront immédiatement prêtes à être assemblées. Si vous souhaitez économiser encore plus sur votre temps de construction et d'assemblage, nous vous proposons également d'autres services de traitement supplémentaires, tels que le taraudage. Contactez nos spécialistes laser expérimentés pour obtenir des conseils techniques sans engagement.
Contactez-nous en utilisant le formulaire ci-dessous
Projets du client

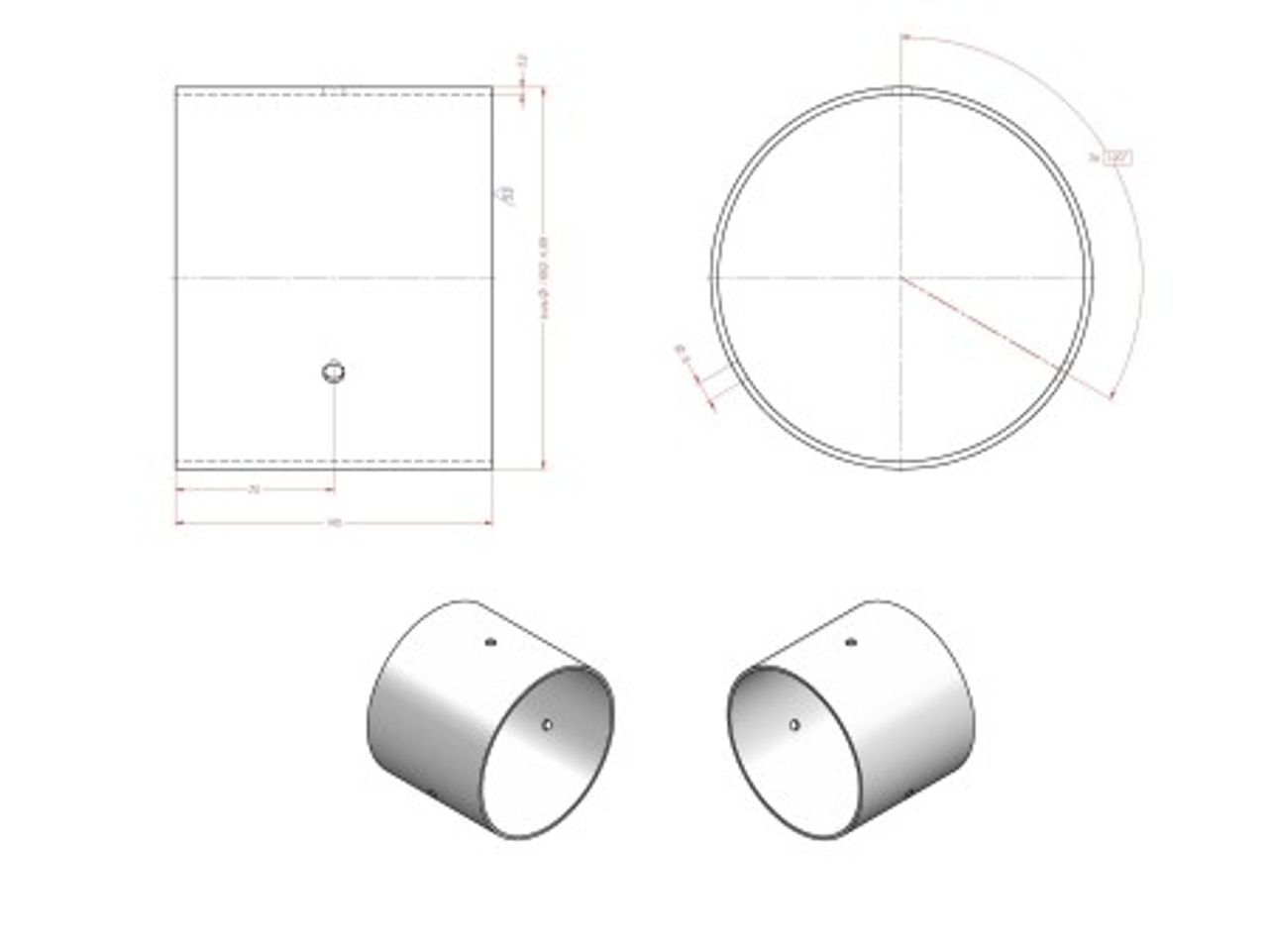

Tubes soudés longitudinaux au laser
Notre client fournit principalement toutes sortes de produits tubulaires tels que des échappements, des tubes d'air et de châssis,... pour les industries de l'automobile, des machines et de l'ameublement. Les pièces que nous fournissons à cette fin sont des tubes ronds en acier coupés d'un diamètre exceptionnellement grand de 168 et 177 mm dans un acier de 3 et 4 mm d'épaisseur. Un stock spécifique a également été créé pour assurer la continuité de la production du client.

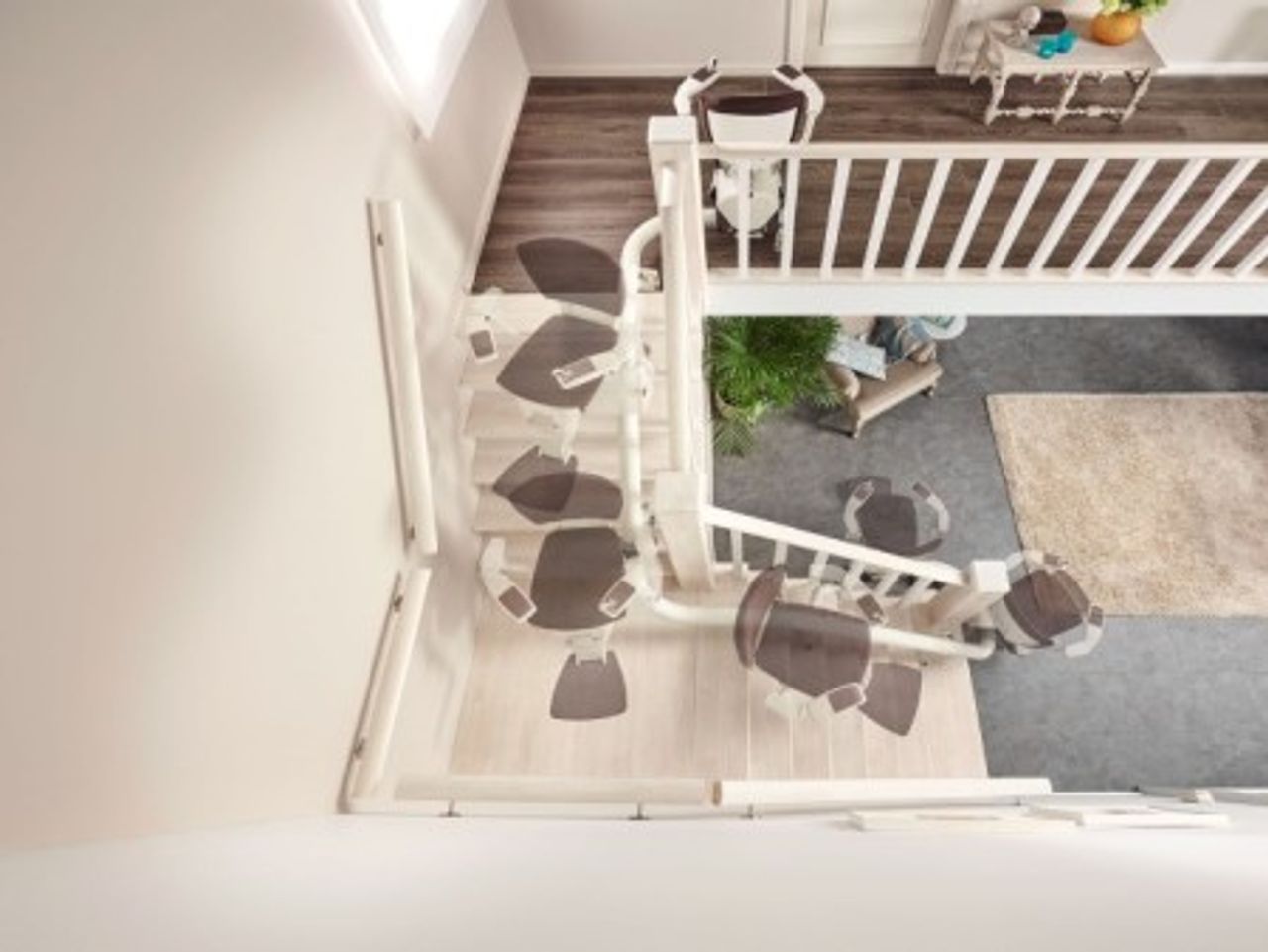

Pieds articulés pour monte-escaliers
Les monte-escaliers ne vous sont peut-être pas inconnus. La conception prend le client comme point de départ. Par exemple, les tubes des rails en acier sont fabriqués sur mesure et les supports de fixation pour la construction des rails sont pliés avec précision. Chaque jour, nous fabriquons au laser une grande quantité de pieds articulés, avec des marquages et des dimensions uniques, qui sont livrés exactement à temps.

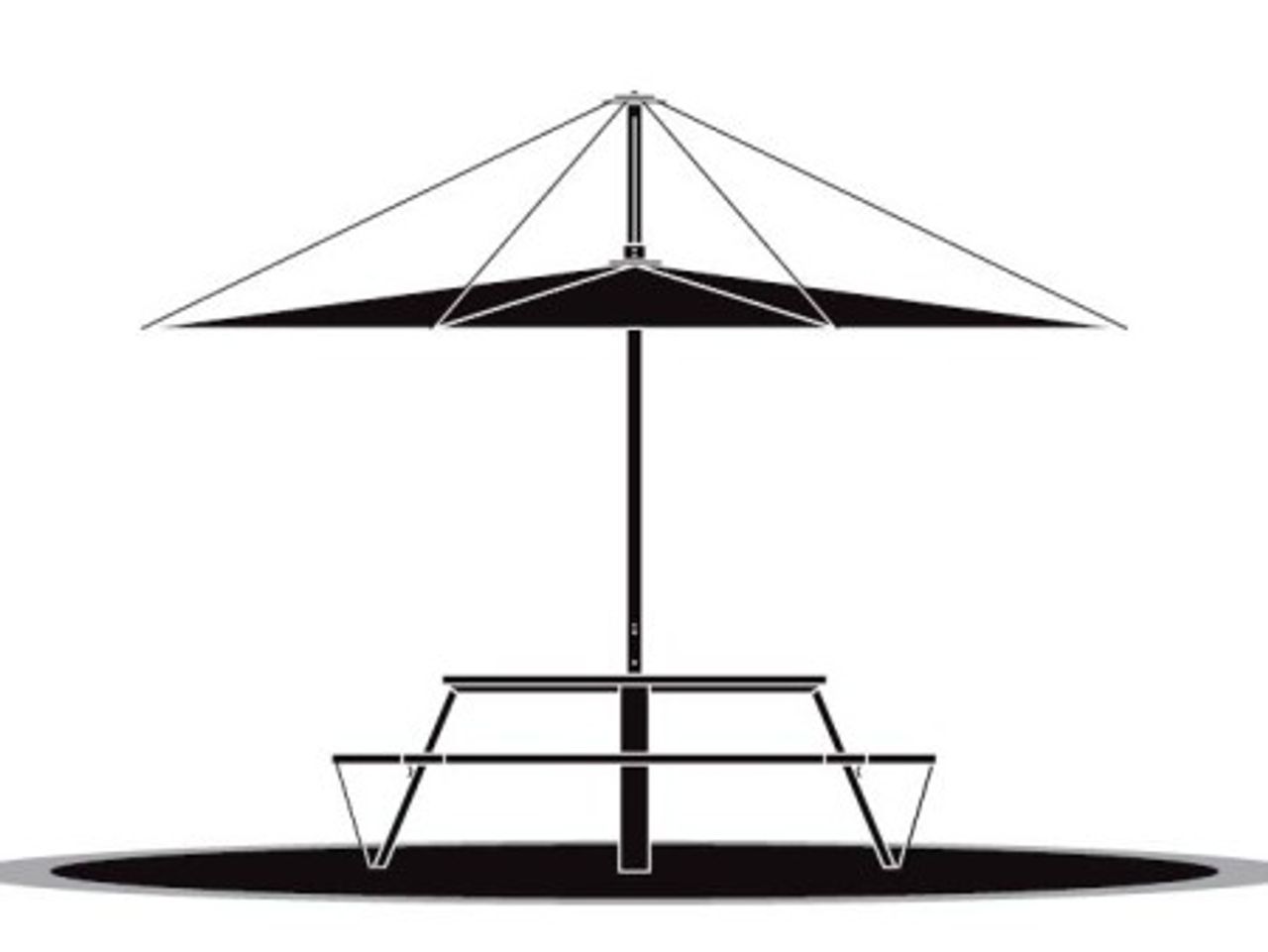

Pôles de conception
Depuis plus de 10 ans, nous fabriquons toutes sortes de pièces pour un fabricant de meubles design renommé.Pour l'un de leurs ingénieux parapluies de jardin, nous fournissons des mâts en acier inoxydable et en aluminium, dans lesquels des trous et des fentes sont percés avec précision pour un montage rapide et une utilisation aisée.Cette collaboration reste une bonne affaire car le client, tout comme Laser Works, accorde une grande importance à un niveau de finition élevé.
En savoir plus sur la découpe de tubes au laser
La découpe laser de tubes en 3D consiste à utiliser un faisceau lumineux étroit et très puissant pour découper le matériau, par exemple de l'acier, de l'acier inoxydable ou de l'aluminium, et à souffler l'usinage au moyen d'un gaz de coupe. Le choix du gaz de coupe utilisé est important, notamment pour la vitesse et la formation ou non d'une peau d'oxyde sur les bords de la coupe. Nous utilisons les techniques les plus modernespour la découpe3D, ce qui permet d'avoir confiance dans le produit livré.
Que peut-on découper au laser en 3D ?
Il s'agit de l'usinage de tubes et de profilés. Ceux-ci peuvent être ronds, carrés ou rectangulaires, ou encore avoir une forme en H, I ou L. Les tubes ronds peuvent être découpés jusqu'à un diamètre de 240 mm. Les profilés rectangulaires peuvent être découpés jusqu'à une taille extérieure de 200 mm.
Ladécoupe laser de tubes est une méthode plus précise et plus rapide que le sciage, l'usinage, le perçage ou le fraisage. Des formes complexes et des évidements peuvent être découpés, ce qui offre une grande liberté de conception. Il existe plusieurs méthodes pour découper au laser des tubesen acier, en acier inoxydable ou en aluminium. On peut découper perpendiculairement à la surface, en onglet, en angle sur l'axe XY, en 2D et bien sûr en 3D.
La différence entre la découpe 2D et la découpe 3D est qu'avec la 2D, on peut faire une découpe en angle, mais la paroi sera toujours droite. En revanche, avec la découpe 3D, il est possible de découper le mur selon l'angle souhaité.
Quels sont les avantages de la découpe laser de tubes ?
En général, la découpe laser de tubespermet d'obtenir des contours lisses. Il faut toutefois garder à l'esprit que lors de la découpe à l'O2, un certain durcissement de l'arête de coupe peut se produire sous l'influence de facteurs thermiques. En outre, une formation minimale de bavures et d'éclats est possible à l'intérieur du profil. Le degré de rugosité de la coupe est déterminé par le gaz de coupe, le choix du matériau (acier, acier inoxydable ou aluminium) et l'épaisseur de la paroi.
Pour la découpe laser de tubes en 3D, certaines règles de dimensionnement s'appliquent. La taille réelle du profilé doit être approchée au plus près. Les fichiers doivent donc être fournis à l'échelle 1:1. Si ce n'est pas le cas, les produits risquent d'être mal découpés. En outre, les évidements et les trous dans la découpe laser de tubesne doivent pas être plus petits que l'épaisseur de la paroi du tube ou du profilé.
Les tubes et les tuyaux peuvent être gravés et positionnés les uns par rapport aux autres. Le marquage, la mesure ou la fabrication de gabarits appartiennent donc au passé. Les opérations d'usinage telles que le poinçonnage et le perçage ne sont pas non plus nécessaires. Les pièces souhaitées sont ainsi immédiatement prêtes à être assemblées. Les opérations sont commandées par un contrôleur CNC et sont contrôlées par un logiciel CAD-CAM.
Un autre avantage de la découpe laser de tubes est que la perte sur le tube à découper est minime. Il s'agit donc d'un procédé de découpe très fiable.
Les pièces découpées sont utilisées dans les travaux de construction, la construction de machines et les projets de filtration. Il est donc très important que les pièces soient finies à 100 % selon les spécifications fournies. Ladécoupe au chargeur de tubes en 3D permet de réaliser des petites et des grandes séries.
